Датчик уровня топлива в ВАЗ 2110: как диагностировать неисправность, установить ее причину и произвести замену своими руками

Датчик уровня топлива ВАЗ 2110 – это измерительный прибор, который весьма необходим при эксплуатации автомобиля. Ведь если не знать сколько топлива в бензобаке, невозможно рассчитать расстояние, которое проедет автомобиль, прежде чем встанет, и не всегда понятно, надо заправляться или еще можно ездить. А если решил остановиться на дозаправку, тогда сколько заливать? Поэтому, когда обнаруживается, что не работает датчик уровня топлива на ВАЗ 2110, или он попросту «врет», любой автовладелец старается устранить эту неисправность как можно быстрее.

Что такое топливный датчик

Датчик уровня топлива (ДУТ) – это контрольно-измерительный прибор, который передает информацию о количестве горючего на приборную панель к указателю уровня топлива (УУТ), находящемуся на торпеде рядом со спидометром.

Принцип работы ДУТ прост: топливный датчик встраивается в систему бензобака, состоящую из обратного клапана, фильтра и топливного насоса. Подобная система подачи и контроля топлива применяется в инжекторных двигателях. Встроен он в крышку бензобака и вкручивается вместе с нею.

Такое устройство характерно для дизельных двигателей и устанавливается оно сбоку отдельным узлом. При этом, поплавок с рычагом у трубчатых приспособлений помещается внутрь бака, а движение последнего определяет уровень горючего в емкости.

Устройство ДУТ

В современных автомобилях устанавливают LENs преимущественно рычажного и трубчатого типов. В целом, принцип работы их имеет немало общего, хотя при детальном рассмотрении можно обнаружить между ними некоторые различия. На ВАЗ 2110 устанавливаются проверенные рычажные датчики. Они надежны, дают небольшую погрешность, но периодически выходят из строя. Иногда срок их службы удается продлить нехитрыми манипуляциями, однако рано или поздно появляется необходимость в полной замене датчика уровня топлива ВАЗ 2110.

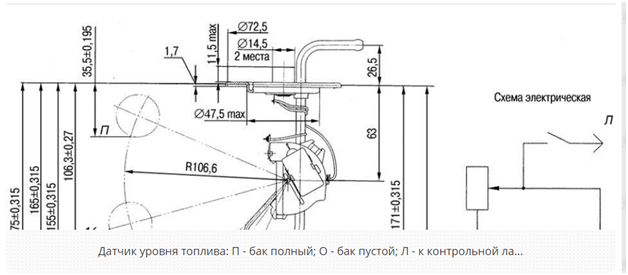

На рисунке схема датчика уровня топлива ваз 2110.

схема датчика уровня топлива ваз 2110

Принцип работы датчика уровня топлива на ВАЗ-2110

Итак, на ВАЗ 2110 устанавливается рычажный датчик уровня топлива. Он относится к типу поплавковых. Состоит датчик из следующих элементов:

  • потенциометра;
  • бегунка, выполненного в виде перемещающегося контакта;
  • рычажного элемента;
  • поплавка;
  • бензозаборника.

Эти приборы называют также потенциометрическими. Поплавок соединяется посредством рычага с резистором, внутри которого находится бегунок, или динамичный контакт. По мере опускания поплавка в бензобаке бегунок перемещается по резистивной дорожке в сторону другого, статического контакта, образуя между ними электрическое сопротивление. Благодаря преобразованию переменного тока, который передается на приборную панель, водитель узнает о количестве горючего в его бензобаке. Поэтому при окислении контактов, или иного нарушения электропроводимости элементов, показания датчика сбиваются и становятся неверными.

Признаки неисправности датчика: правила самостоятельной диагностики

Первым и самым явным признаком выхода топливного датчика из строя является несоответствие между показаниями УУТ (указателя уровня топлива и состоянием бензобака). Правда, нельзя скидывать со счетов и другую причину: ведь вполне может быть разорван контакт между ДУТ и УУТ или возникнуть неполадки в приборной панели. Но это случается реже и легко диагностируется.

Датчик уровня топлива ВАЗ2110 работает некорректно, если подключен неправильно или неверно установлен поплавок. Если исправить ошибки, то прибор начнет давать верные показания. Но погрешности дают знать о себе сразу после неверной установки ДУТа, а если прибор длительное время функционировал корректно, и в один прекрасный день начал врать, значит, имеют место неполадки в его работе.

Сначала проводится визуальный осмотр деталей, находящихся снаружи. Наличие окислений на разъемах и клеммах выявляются сразу. Если они не значительны, то контакты зачищаются. Потенциометр тоже можно вскрыть, поддев тонкой отверткой крышку и осмотреть состояние бегунка и резистивных дорожек.

Основные причины поломки

Хотя топливный датчик не принадлежит к расходным деталям, но он тоже не вечен. Этот прибор имеется определенный срок эксплуатации, который зависит:

  • от производителя;
  • качества топлива;
  • условий эксплуатации и содержания автомобиля.

В числе причин выхода датчика из строя следующие:

  • окисление контактов на бегунке, рычажном элементе;
  • изношенность резистивных дорожек. Тогда бегунок можно переместить;
  • иногда для того, чтобы подкорректировать показания приборной панели, бывает достаточно подогнуть бегунок;
  • выход из строя резистора;
  • обрыв проводов. При этом может случиться так, что основные два провода присоединены надежно, а тот, который уходит на массу, может оторваться и его как правило бывает не видно.

На заметку! Если провода отсоединяются в месте подключения, то это обнаруживается легко. Если же обрыв возник на проводе, соединяющем ДУТ с указателем на щитке, то такая поломка “заговорит” о себе не сразу. Состояние ее в таком случае проверяют мультиметром.

Стоит помнить о том, что ремонт датчика уровня топлива в ВАЗ 2110 не всегда способен продлить жизнь прибору. Часто его все равно придется заменить.

Когда необходимо менять датчик

Топливный датчик подлежит замене, если имеет место хоть одна из названных ниже причин:

  • контакты разрушены настолько, что защищать уже нечего;
  • резистивные дорожки изношены до предела;
  • имеются повреждения на поплавке. Такое редко, но случается. Разрывы на приводят к тому, что последний заполняется бензином и тонет, показывая пустой или полупустой бак,
  • даже когда тот полон;
  • поврежден сам бегунок.

При названных дефектах ДУТ необходимо заменить однозначно.

Нарушения в работе автомобиля при неисправном ДУТ

Если неисправный датчик уровня топлива ВАЗ 2110 своевременно не отремонтировать или не заменить, то это может вывести из строя погружной бензонасос, для которого углеводороды служат охлаждающей средой. Когда уровень бензина в баке оказывается ниже критической отметки, это приводит к тому, что насос работает всухую, перегревается и может выйти из строя. При этом, последнее – это еще полбеды. Перегрев может спровоцировать возгорание, и, соответственно, еще большую порчу автомобиля.

Кроме этого, сеточки фильтра забиваются грязью со дна бензобака, что тоже вредит бензонасосу.

Как заменить датчик уровня топлива своими руками: пошаговая инструкция

Когда не работает датчик топлива в ВАЗ 2110, и все попытки его реанимировать не увенчались успехом, остается только менять его на новый. Не следует экономить на этом приборе и затягивать покупку нового. Тем более, что цена его невысока, она находится в пределах 350-500 рублей.

Замена ДУТа выполняется из салона автомобиля. Чтобы подобраться к бензобаку, предстоит снять заднее сиденье.

Важно. Выполняя эту работу, необходимо соблюдать правила безопасности. Вести работу рекомендуется с открытыми дверями.

Дело в том, что при замене датчика придется открывать бак, а бензин – довольно летучее и взрывоопасное химическое соединение. Пары этой углеводородной смеси способны быстро заполнить собой салон автомобиля. Работая с бензобаком, ни в коем случае нельзя курить, зажигать спички во избежание возникновения пожара.

Теперь, когда вы, дорогой читатель, предупреждены, можно переходить к замене неисправного датчика уровня топлива ваз 2110 своими руками. Заднее сиденье сняли, прибор из бензобака выкрутили. Новый датчик готов к тому, чтобы его установить на место.

Покупая новый прибор, следует обращать внимание на два момента:

  • выбирать новый датчик следует той же модели, что и старый. Обратите внимание на цифры, указанные на корпусе старого прибора. А лучше выпишите их для себя и сохраните.
  • Обратите внимание на разъем. Покупая новый прибор, проследите, чтобы он был аналогичным, поскольку у ДУТ число концов на разъеме может разниться: у одних моделей их три, у ДУТ для инжекторных двигателей – 4.

Прежде чем снимать старый прибор, необходимо отщелкнуть разъемы, удерживающие датчик.

Доступ к крышке бензобака находится под задним пассажирским сиденьем. Чтобы к нему подобраться, придется вынимать сиденье из машины. Затем следует отсоединить насос, вынув его фишку. Чтобы сбросить давление, необходимо завести двигатель. Он почти сразу заглохнет, поскольку без насоса к нему не будет поступать бензин. Если машину в течение дня не заводили, то движок запускать не надо. Давление давно упало само собой. Сброс необходим для того, чтобы при откручивании крышки с датчиком горючее не вылилось из бака.

Для работы потребуются:

  • Гаечный ключ на 17 для откручивания штуцеров;
  • Крестовая отвертка для снятия крышки;
  • Головка на 7 (для откручивания насоса);
  • После того как отключили насос и сбросили давление, открутили и сняли крышку, необходимо отвинтить штуцеры на баке как показано на снимке.

Теперь предстоит аккуратно вынуть бензонасос. Помните, что он погружной, поэтому утоплен в бензин. Так что вынимать его следует осторожно, давая стечь горючему назад в бак.

Аккуратно отложите насос в сторону, а затем можно вынимать поплавок.

Сборка выполняется в обратном порядке. Только вместо старого устанавливается новый ДУТ.

Вот и все! Надеемся, наша публикация была для вас полезной и помогла справиться с неисправностью датчика уровня топлива на ВАЗ 2110.
