Пошаговая инструкция по смене ремня ГРМ на Ладе Веста

На легковых автомобилях ВАЗ с передними ведущими колесами используются двигатели с ременным приводом распределительных валов. Использование эластичного привода позволило снизить металлоемкость конструкции и уменьшило уровень шума при работе.

Периодическая замена ГРМ на Лада Веста относится к числу регламентных операций, проводимых владельцами самостоятельно.

Лада Веста замена ГРМ

Что такое ГРМ и из каких деталей он состоит

Газораспределительный механизм двигателя внутреннего сгорания предназначен для управления впускными и выпускными клапанами. В состав привода входят распределительные валы (расположены в головке блока) и зубчатые колеса.

Для передачи крутящего момента используется эластичный ремень, в конструкции привода предусмотрен ролик для автоматической регулировки натяжения привода. Ремень дополнительно используется для привода ротора помпы системы охлаждения силового агрегата.

Сверху привод закрыт крышками, защищающими детали от попадания воды и пыли. На шестернях распределительных и коленчатого валов нанесены насечки, позволяющие отрегулировать взаимное положение деталей. При обрыве или чрезмерном растяжении ремня происходит контакт тарелок клапанов и днища поршня, что приводит к повреждению элементов и нарушению работоспособности двигателя.

Пошаговая инструкция по смене ремня ГРМ на Ладе Веста

Признаки износа ремня

Определить износ ремня по изменению звука при работе невозможно. Визуальный осмотр через снятую крышку не всегда позволяет обнаружить повреждение зубьев или основания привода.

Предприятие АвтоВАЗ установило срок службы привода механизма на уровне 180 тыс. км. Когда менять ремень ГРМ решает владелец машины, рекомендуется устанавливать новые детали через 90-100 тыс. км, поскольку перепады температуры и движение в городском режиме негативно влияют на материал ремня.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

  • подъемник или смотровая яма,
  • дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

  • торцевой гаечный ключ на 10, 13, 15 и 17 мм;
  • накидной ключ на 17 мм;
  • шестигранный ключ размером 5 мм;
  • головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
  • гидравлический или механический домкрат;
  • комплект отверток с плоским жалом;
  • оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
  • монтажная лопатка.

Подготовка автомобиля

Замена ГРМ на Лада Веста

  • Открыть капот автомашины и снять декоративную пластиковую крышку.
  • Снять защитный подкрылок, установленный в арке правого переднего крыла.
  • Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
  • Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
  • Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
  • Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
  • Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

  • Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
  • Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

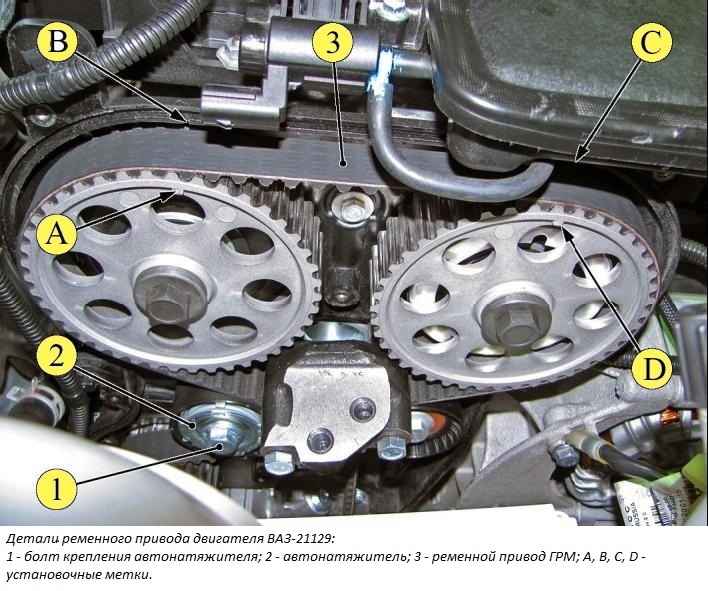

Схема ремня ГРМ

  1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
  2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
  3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.

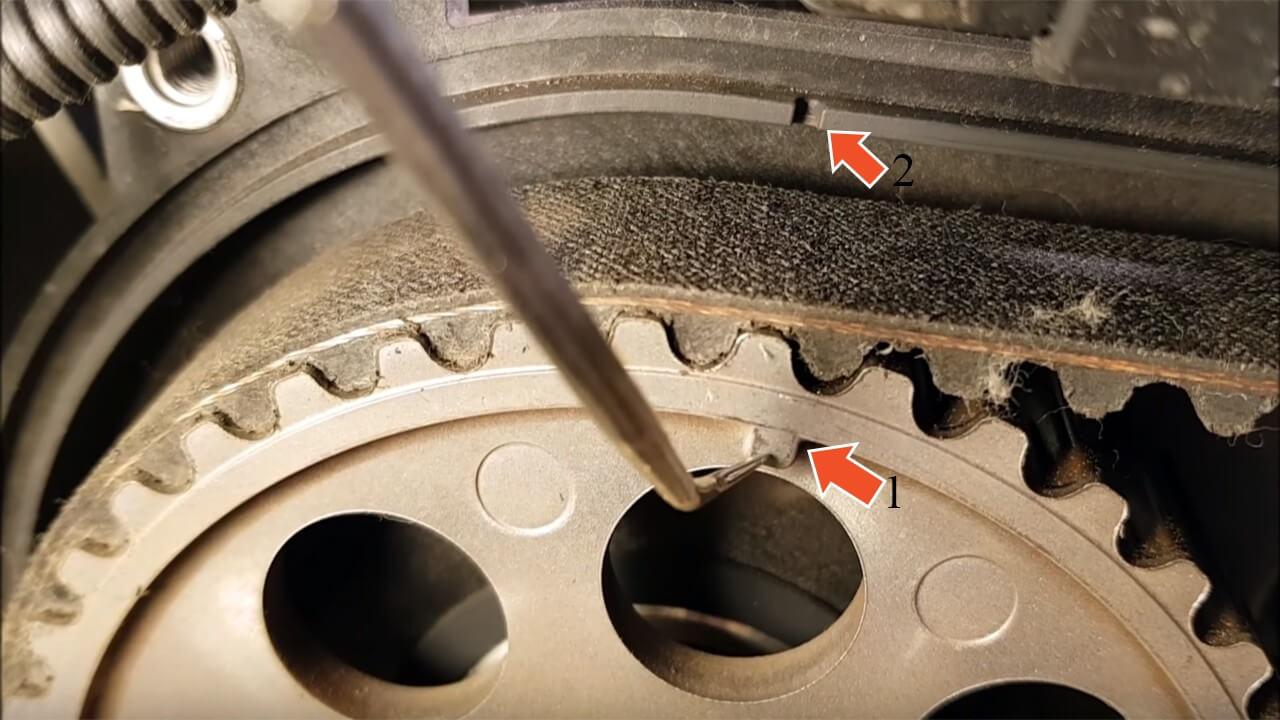

  4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
  5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
  6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
  7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Альтернативный способ замены ремня

Существует альтернативный способ замены ремня, не требующий выставления фаз газораспределения и снятия натяжного ролика. Установленный на шкивах привод разрезается по длине на 2 части, внешняя секция снимается. Затем на шестерни натягивается новый ремень. После удаления остатков старого привода ремень натягивается на штатное место. Процедура используется в случае сохранения натяжных роликов, рекомендуется после установки проверить фазы газораспределения.

Замена ремня ГРМ на Весте, оснащенной 1,8-литровым мотором ВАЗ-21179, затруднена отсутствием механизма фиксации коленчатого вала и применением фазовращателя на валу привода впускных клапанов. Для удержания шестерен распределительных валов используется специальное приспособление, имеющееся на сервисных станциях. Шаблон монтируется в прорези, выполненные на задней части распределительных валов. Для доступа к прорези на впускном валу, закрытой диском датчика положения, потребуется снять ресивер и клапанную крышку.

При самостоятельной замене потребуется найти верхнюю мертвую точку в 1 цилиндре (по положениям поршней и шкиву коленчатого вала, 20 зуб которого располагается напротив датчика положения).

Дополнительным средством контроля является визуальная оценка положения кулачка 4 цилиндра через горловину для заливки масла (в положении верхней точки). По полученным результатам наносятся метки на шестерни и картер двигателя (маркером или керном). Дальнейшая замена производится по аналогии с мотором ВАЗ-21129.

Распространенной проблемой на моторах ВАЗ-21179 является смещение фаз газораспределения из-за прокручивания шестерен относительно распределительных валов. Дефект возникает вследствие слабой посадки и конструктивной особенности стыка (не предусмотрена шпонка).

В этом случае процедура определения корректности положения кулачков производится путем сравнения неисправного мотора с заведомо исправным агрегатом с другой машины. Поскольку процедура является трудоемкой, то рекомендуется обращение в сервисный центр, обслуживающий автомашины Лада Веста.

Монтаж новой детали и регулировка

новый ремень

Процедура установки нового ремня и регулировки натяжения:

  1. Установить на штатное место натяжной ролик, болт затягивается от руки.
  2. Промежуточный ролик снимается вместе с резьбовой втулкой, которая устанавливается одновременно с новой деталью. Рекомендуется нанести на резьбу дополнительный фиксатор, болт крепления затягивается ключом.
  3. Накинуть ремень на шкив коленчатого вала, а затем верхняя ветвь набрасывается на шестерни распределительных валов. Боковая ветвь огибает зубчатое колесо ротора помпы и обхватывает натяжной ролик. После установки ремня проверяется корректность фаз газораспределения в соответствии с метками. Если отмечено несоответствие меток, то валы доворачиваются в направлении минимального хода до момента совпадения зубьев шестерен и ремня.
  4. Выполнить предварительное натяжение ремня, провернув ролик щипцами или специальным приспособлением. Кронштейн поворачивается против часовой стрелки до момента соприкосновения упоров.
  5. Повернуть ролик по ходу часовой стрелки до совпадения выреза на внутренней ступице с выемкой прямоугольной конфигурации, расположенной на внешнем диске ролика. После совмещения производится окончательное затягивание болта (момент на ключе находится в диапазоне от 30 до 36 Н*м). Дальнейшая корректировка натяжения происходит в автоматическом режиме.

Завершающий этап замены

Для проверки корректности регулировки необходимо 2 раза прокрутить вал мотора и установить поршень 1 цилиндра в верхней крайней точке. При этом метки на шестернях должны совпасть с насечками на картере двигателя. Если отмечается смещение отметок на шкиве коленчатого вала, то ремень снимается и производится корректировка положения.

Для дополнительной проверки необходимо приложить усилие 10 кг на ветвь между шестернями коленчатого и распределительного валов. Корректно работающий натяжитель начинает поворачиваться по часовой стрелке (в конструкции предусмотрен стрелочный индикатор).

После снятия нагрузки механизм возвращается в исходное положение. Следует учитывать, что излишнее натяжение приводит к преждевременному разрушению ремня и подшипников водяной помпы. Затем производится последовательная установка всех снятых деталей (в обратной последовательности).

Что выбрать — заводскую деталь или аналоговый вариант

С завода на автомобили Лада Веста устанавливается ременной привод, изготовленный компанией Gates. Для замены выпускается набор деталей, имеющий номер по каталогу K015631XS.

Часть владельцев отдают предпочтение продукции

  • Contitech (CT 1179)
  • Bosch (1987949686).

Все детали выпущены крупными предприятиями и соответствуют требованиям, предъявляемым к приводам ГРМ. Владелец автомобиля выбирает производителя по собственному усмотрению.

Следует учитывать, что детали от 16-клапанных моторов предыдущих поколений ВАЗ не подходят для Лада Веста.
