Устройство и функции датчика кислорода ВАЗ 2110

Нередки случаи, когда датчик кислорода на ВАЗ 2110 начинает давать сбои. Как правило, это случается уже после солидного пробега. Сразу отметим, что неисправности лямбда зонда, как часто называют этот датчик, ремонту не подлежат, ему поможет только замена.

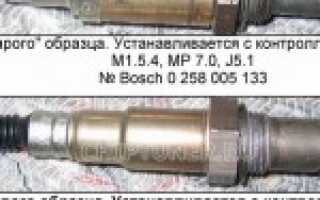

На фото - Датчики кислорода старого и нового образца
Датчики кислорода старого и нового образца
На фото - Датчики кислорода старого и нового образца
Датчики кислорода старого и нового образца

Назначение лямбда зонда

Датчик кислорода, оказывает значительное воздействие на стабильность работы двигателя, а также на экономное расходование топлива и минимизацию выброса вредных веществ в атмосферу. В принципе, при его неисправности ВАЗ 2110 не встанет, как вкопанный, но работать будет значительно хуже.

Например, доказано, что содержание СО в выхлопных газах при поломке этого датчика станет не в пределах 0,3%, как говорят нормативы, а 3, а то и 7 %.

Поэтому чем скорее произойдет замена вышедшего из строя прибора, тем лучше.

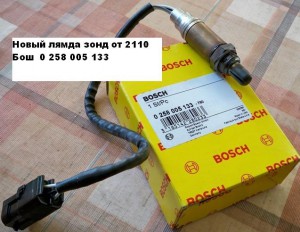

На фото - Лямбда зонд нового образца Bosch

Лямбда зонд нового образца Bosch

Датчик кислорода установлен на приемной трубе глушителя, в его нижней части. Он измеряет количество кислорода в выхлопе двигателя ВАЗ 2110 и передает сигнал на электронный блок управления. А уже контролер регулирует оптимальную продолжительность фазы впрыска, регулируя состав топливной смеси.

Не вдаваясь в сложные подробности, можно сказать, что если кислород есть в выхлопе, значит, смесь обедненная, полностью отсутствует – обогащенная. А уже ЭБУ руководит всем так, чтобы она была оптимальной для данного конкретного режима работы двигателя.


Срок службы

По рекомендациям производителей, замена датчика кислорода для ВАЗ 2110, должна происходить для не подогреваемых лямбда зондов через каждые 50 – 80 тысяч км пробега, для подогреваемых – через 100 тысяч.

Но это не значит, что неисправности не могут появиться раньше:

  • Самая главная из возможных причин – это отложения нагара под защитным колпачком;
    На фото - Датчик кислорода с нагаром на рабочей части
    Датчик кислорода с нагаром на рабочей части
    На фото - Сравнение нового и грязного лямбда зонда
    Сравнение нового и грязного лямбда зонда
  • Обрывы цепи;
  • Перегрузки (перегрев) при перебоях с зажиганием;
  • Замыкание;
  • Механический обрыв прибора от неосторожной езды.

Симптомы поломок

Заподозрить неисправности лямбда зонда на ВАЗ 2110 помогут такие симптомы:

  • Ухудшается динамика разгона (приемистость);
  • Холостой ход плавает;
  • Растет потребление топлива;
  • Увеличенная токсичность выхлопа.

Меняем прибор

Поскольку датчик кислорода не ремонтируемый, ему нужна обычная замена. Работа проводится на эстакаде, яме или подъемнике. Нужно просто отсоединить разъем и ключом на 22 открутить прибор. Устанавливается новый, в обратной последовательности.


Провода подключения

Распиновка датчика кислорода, имеющего подогрев, включает четыре провода:

  • Черный провод, он еще называется сигнальный – подключен к контроллеру, который считывает поступающие сигналы о количестве кислорода, который содержится в выхлопе;
  • Два белых провода предназначены для нагревательного элемента, находящегося в контроллере. При этом не имеет значение, какой провод подключать к плюсу, какой – к минусу;
  • Четвертый провод распиновки лямбда зонда ВАЗ 2110 – серый, это заземление.

    На фото - Электрическая схема (распиновка) датчика кислорода

    Электрическая схема (распиновка) датчика кислорода

Лямбда зонды, которые подогрева не имеют, могут иметь распиновку на два или три провода.

Нужно учитывать несколько моментов:

  • Замена не подогреваемого датчика на подогреваемый возможна, наоборот – нет;
  • При установке проследите, чтобы на разъем или наконечник не попала грязь или смазка, что сильно сокращает срок службы прибора;
  • Закручивать новый при замене, нужно динамометрическим ключом с моментом затягивания около 40 Нм.
